公路护栏网是一种专业用于高速公路两侧专用防护、隔离防护产品,因此它又称为“公路隔离栅”，是重要的交通基础设施。高速公路是从80年代发展起来的，它对国民经济和社会的发展起着重要的影响作用，而该护栏是高速公路重要维护和安全保障设施。公路护栏网由优质低碳钢丝点焊而成，采用卡接连接方式，产品具有网格结构简练、美观实用、便于运输，安装不受地形起伏限制的特点，对于山地、坡地、多弯地带适应性特强，具有其他结构护栏产品无法比拟的优点。通常防腐形式有电镀、热镀、喷塑、浸塑，具有防腐、防老化、抗晒、耐候等特点。我厂生产的公路护栏网在国内许多公路上大量使用,并取得了良好的效果。

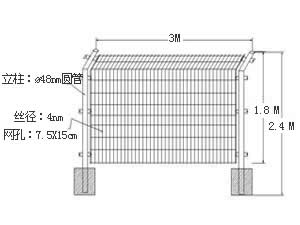

公路护栏网设计图

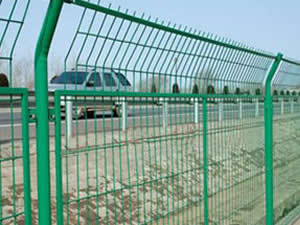

公路护栏网1

材质：选用低碳钢丝、铝镁合金丝，喷塑。



制作工艺：编焊而成



防腐处理：后电镀锌、后热镀锌；镀锌丝浸塑、镀锌丝喷塑（颜色根据用户要求）



常用连接方式：圆形抱卡、边耳连接、半圆对卡



立柱选择：根据用户和路段设计的不同需要，可采用方管立柱、半Y型立柱、荷兰立柱、桃型立柱



生产过程：直丝，切割，折弯，焊接，检测，破坏性实验，美化（聚乙烯，聚氯乙烯，热浸），包装，仓储，同时根据用户要求定制生产。



特点：
1、采用网片、立柱、连接件、螺丝结构，立柱顶部防雨帽有铁制防雨帽和塑料防雨帽之分
2、网格结构简练，便于运输，安装不受地形起伏限制，特别是对于山地、坡地、多弯地带适应性极强。
3、坚固耐用、价格中等偏低，适合大面积采用。
4、防腐形式可采用有电镀、热镀、喷塑、浸塑的方式。
5、组装灵活、美观耐用、不变形、安装快捷，是一种较为理想的金属网墙产品。
6、既可以制作成永久性护栏网墙使用，又可以作为临时隔离网使用，在使用中只需采用不同的立柱固定方式便可实现。



主要用途：公路护栏网主要用于公路、高速公路、铁路、市政规划区等地方的隔离防护以及美化、管理之需要。



其他用途：
还可用于服务区围栏、露天仓储围栏、港口围栏、公园、景点或开发区围栏、校园、厂区围界、道路两侧封闭、建筑区域隔离带、管道、渠道引排水工程等领域的防护与隔离

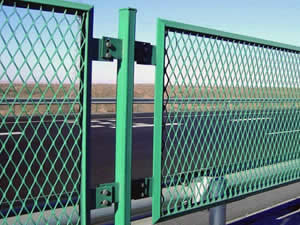

公路护栏网2

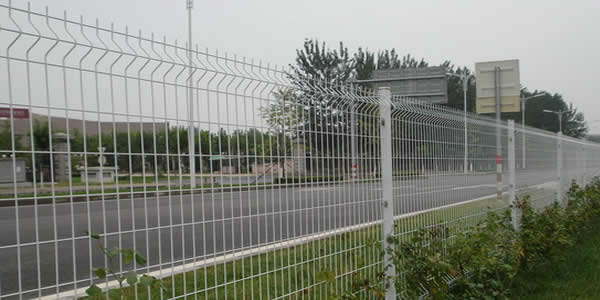

公路护栏网3

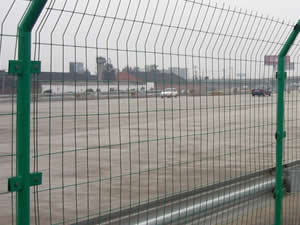

公路护栏网4

公路护栏网5

常用规格：

1、公路护栏网相关产品附件：连接卡、防盗螺栓、防雨帽
2、连接方式：卡式连接
3、建议网孔： 50×150、60×150、75×150、80×160、100×200等
4、建议丝径： 3—6.5mm 塑后；喷塑、镀锌丝径3--5mm等
5、建议网片尺寸： 高度500--3000mm等；长度1500--4000mm等
6、立柱：
方管：30×30、50×50、60×60、70x70、80x80 (mm)等；壁厚 1-3mm
矩管：30x50、50x70、60x80 、80x100 (mm)等；壁厚1-3mm
立柱：Φ 30、Φ 40、 Φ 50、Φ 60等；壁厚：1.5---3mm



解析图









生产工艺流程







护栏丝号对照表



丝号	SWG (MM )	BWG (MM )	英寸	丝号	SWG (MM)	BWG (MM)	英寸	丝号	SWG (MM )	BWG (MM )	英寸
0	8.230	8.636	0.340	17	1.422	1.473	0.058	34	0.234	0.178	0.007
1	7.620	7.620	0.300	18	1.219	1.245	0.049	35	0.213	0.127	0.005
2	7.010	7.214	0.284	19	1.016	1.067	0.042	36	0.193	0.102	0.004
3	6.401	6.579	0.259	20	0.914	0.889	0.035	37	0.173	*	0.0068
4	5.893	6.045	0.238	21	0.813	0.813	0.032	38	0.152	*	0.0060
5	5.385	5.588	0.220	22	0.711	0.711	0.028	39	0.132	*	0.0052
6	4.877	5.156	0.203	23	0.610	0.635	0.025	40	0.122	*	0.0048
7	4.470	4.572	0.180	24	0.559	0.559	0.022	41	0.112	*	0.0044
8	4.064	4.191	0.165	25	0.508	0.508	0.020	42	0.102	*	0.0040
9	3.658	3.759	0.148	26	0.457	0.457	0.018	43	0.091	*	0.0036
10	3.251	3.404	0.134	27	0.417	0.406	0.016	44	0.081	*	0.0032
11	2.946	3.048	0.120	28	0.376	0.356	0.014	45	0.071	*	0.0028
12	2.642	2.769	0.109	29	0.345	0.330	0.013	46	0.061	*	0.0024
13	2.337	2.413	0.095	30	0.315	0.305	0.012	47	0.051	*	0.0020
14	2.032	2.108	0.083	31	0.295	0.254	0.010	48	0.041	*	0.0016
15	1.829	1.829	0.072	32	0.274	0.229	0.009	49	0.031	*	0.0012
16	1.626	1.651	0.065	33	0.254	0.203	0.008	50	0.025	*	0.0010





金属护栏网计算公式及其报价



重量计算公式
1、铁线：直径mm*直径mm*0.00617*长度mm/1000=重量（kg）
2、 铁板：厚度mm*宽度mm*长度mm*0.00785/1000=重量 （kg）
3、圆管：（外径mm-厚度mm）*厚度mm*长度mm*0.02466/1000=重量 （kg）
4、长方管：[（长边+短边）*2/3.1416-厚度]mm*厚度mm*长度mm*0.02466/1000=重量（kg）
5.  正方管：（边长*4/3.1416-厚度）mm*厚度mm*长度mm*0.02466/1000=重量（kg）

以上重量X材料单价为材料费，加上表面处理+每个工艺流程的工时费+包装材料+出货费+税金+利率= 报价（FOB）





如何正确选用护栏网



    对新手采购员来说，如何正确选购护栏产品有点难度，在这里我们向广大客户讲解一下。首先，优质产品来源自优质的原料，对护栏网来说选材很重要，盘条的好坏直接影响着护栏网网片的强度与使用年限，我们为客户做了如下分析：

     1、护栏网网片质量：网片是由不同规格的盘条（铁丝）焊接而成的，盘条的直径与强度直接影响到网片的质量。在选丝方面应选择由正规厂家生产的优质盘条拉出来的成品铁丝；其次是网片的焊接或编制工艺，这方面主要是看技术人员与好的生产机械之间的熟练技术与操作能力，通常好的网片是每一个焊接或编制点都能够很好的连接。安平的一些正规护栏网生产大厂，都是采用全自动焊接机来生产，而一些小厂则采用手工焊接，通常质量很难保正。

     2、护栏网立柱与框架的质量：护栏的立柱与框架也是一个比较重要的地方，一些正规大厂都是采用角钢与圆钢，但是在不同的部位选用的的角钢和圆钢也应不同。

     3、护栏网网片整体的喷塑工艺的把握，一般来说护栏网整体要应注意喷塑的均匀程度，还有就是涂料的质量也是至关重要的。

     护栏网可以应用于公路、铁路、高速公路、飞机场、运动场、监狱等起隔离作用，不论是什么类型的护栏产品，都是由立柱连接网片组成。如果您要购买护栏网，应选择质量有保证，具有耐用、美观、视野开阔的特点，并且具有很好的防护性能的产品。
